Каталоги и справочники

Представленные каталоги являются дополнительными приложениями к программному комплексу CATIA v5. Они включают Стандартные крепежные детали и Элементы станочных приспособлений.

Каталог Стандартные крепежные детали предназначен для повышения производительности и качества проектирования машиностроительных изделий с использованием крепёжных соединений. Каталог разработан в соответствии с требованиями ГОСТ и содержит 330 ГОСТов и 55534 конфигурации (рис. 8)

Рис. 8. Каталог стандартных крепежных деталей для CATIA v5

Каталог Элементы станочных приспособлений предназначен для использования в проектировании технологической оснастки. Каталог позволяет автоматически построить загружаемые в CATIA v5 3D модели следующих деталей стандартных станочных приспособлений: втулок, матриц, обойм, рёбер, толкателей, упоров, центров и штырей, выполненных в соответствии с ГОСТ (124 стандарта). Каталог выполнен в двух версиях – для англоязычной и русскоязычной CATIA v5 (рис. 9).

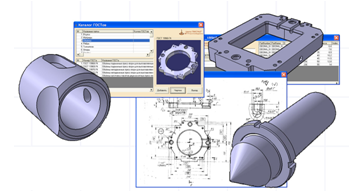

Рис. 9. Элементы каталога станочных приспособлений

Более подробно о каталогах можно прочитать в разделе "Решения по CATIA"
